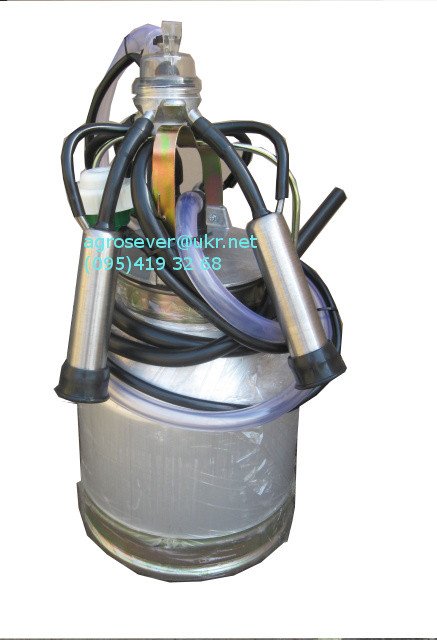

Доїльне відро в зборі до дольного апарату АІД, ДІЗ

Використовується в комплекті з доіальними агрегатами АІД-1-01, АІД-1Р, АІД-2 та іншими подібними вакуумними установками.

Доїльний апарат — це пристрій для механічного дозування корів. Відсмоктує молоко внаслідок впливу штучного вакууму в доїльних склянках, що надягаються на соски корови.

Доїльний апарат працює за двотактним принципом, з підсосом повітря в колектор, з частотою пульсацій 50-60 пульсів за хвилину. Кожна пульсація складається з такту смоктання й такту стиснення. Під час з'єднання дольного апарату з вакуумпроводом у доільному відрі, у шлангу молочному та підсоскових камерах доїльних склянок, надятих на соски корови, створюється вакуумметричний тиск.

Пульсатором у міжстінній камері дольної склянки створюється то вакуумометричний тиск, то атмосферний тиск, що викликають пульсацію з основою гуми. У момент, коли в міжстінній камері дольного стакана створюється вакуумметричний тиск, відбувається такт смоктання. Водночас стінки соскової гуми випрямлені. Наступного моменту, коли в міжстінній камері створюється атмосферний тиск, стінки соскової гуми прогинаються і стискають сосок — відбувається такт стиснення.

Такт смоктання відбувається в такий спосіб.

Мембрана пульсатора під дією вакуумметричного тиску (розрідження) вигинається, встановлюючи клапан у верхнє положення, який перекриває доступ повітря в пульсатор. Вакуумметричний тиск (роздільна здатність) поширюється в міжстінну камеру дольного стакана. Позаяк міжстінна та підсоскова камери дольного стакана є під вакуумметричним тиском із однаковими параметрами, стінки соскової гуми внаслідок її пружності випрямляються й відбувається відсмоктування молока зі соска.

Одночасно вакуумметричний тиск через калібрувальний отвір і кільцеве канавку, розташовану між камерою й кільцем пульсатора, поширюється під мембрану пульсатора. Розрішення над мембраною і під нею стає однаковим і клапан під дією атмосферного тиску опускається вниз, припиняючи доступ розрідження в міжстінну камеру дольного стакана. На цьому такт смоктання закінчується й починається такт стиснення.

Атмосферний тиск шлангом змінного вакууму поширюється в міжстінну камеру дольного стакана, надаючи тиск на зовнішню стінку соскової гуми, стискаючи сосок і у такий спосіб виробляючи його масаж.

Одночасно атмосферний тиск через той самий калібрувальний отвір і канавку поширюється під мембрану пульсатора, прогинає її, піднімаючи клапан у верхнє положення, перековуючи доступ повітря в пульсатор. Вакуумметричний тиск (роздільна здатність) поширюється в міжстінну камеру дольного стакана та цикл повторюється.
